Тайна гидравлической силы: всесторонний анализ гидравлической системы крана Боба-Лифта

В современной промышленной области краны можно рассматривать как идеальное сочетание силы и красоты. В рамках корпуса этого стального гиганта сложная гидравлическая система тихо работает, превращая незначительные механические движения в огромную силу. Инженеры-боб-лифт заявили: «Гидравлическая система является ядром крана, и ее производительность напрямую определяет рабочую эффективность и уровень безопасности оборудования.

Глава первая: Основные компоненты гидравлической системы

Гидравлическая система в основном состоит из четырех основных компонентов, каждый из которых выполняет свои собственные обязанности и работает вместе для завершения передачи и усиления силы.

Компонент мощности - гидравлический насос

Гидравлический насос похож на сердце системы, превращая механическую энергию электродвигателя или двигателя в гидравлическую энергию. Bob-Lift принимает переменную осевую поршневую насос, который может автоматически регулировать выходной поток в соответствии с требованиями нагрузки для достижения оптимизации энергопотребления. Когда корпус насоса вращается, плунжер отвечает взаимностью внутри цилиндра, образуя процесс всасывания и давления масла, обеспечивая стабильную мощность для всей системы.

Приступающие элементы - гидравлические цилиндры и гидравлические двигатели

Гидравлический цилиндр - это устройство, которое превращает гидравлическую энергию обратно в механическую энергию. Когда нефть высокого давления попадает в цилиндр, оно толкает поршневой стержень, чтобы расширить или втягивать, тем самым генерируя линейное движение. Основной цилиндр для подъема гума крана Bob-Lift принимает многоступенчатую телескопическую конструкцию с максимальным рабочим давлением до 35 МПа, что эквивалентно выявлению давления 350 килограммов на квадратный сантиметр.

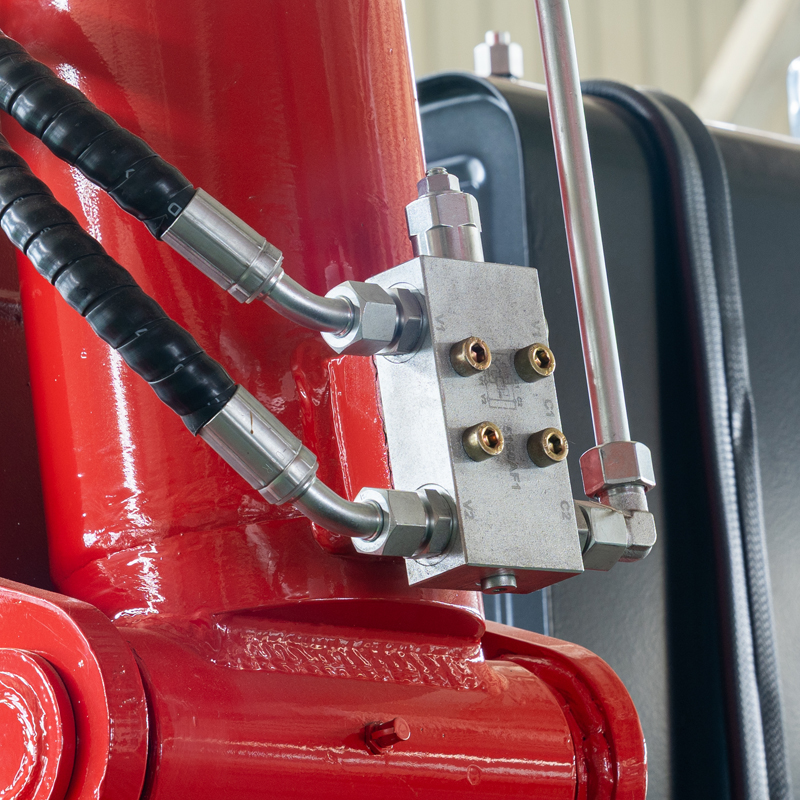

Компонент управления - группа гидравлических клапанов

Гидравлический клапан похож на «нервную систему » системы, точно управляя направлением потока, давлением и скоростью потока масла. Bob-Lift принимает электрогидравлические пропорциональные контрольные клапаны. Посредством микротоковых сигналов может быть достигнута точная регулировка гидравлических параметров, а эксплуатационная чувствительность достигает миллисекундного уровня.

Вспомогательные компоненты - топливный бак, масляный фильтр и трубопроводы

Масляный бак хранит гидравлическое масло и рассеивает системное нагрев. Масляный фильтр гарантирует, что чистота масла достигает уровня NAS 8 или выше. Трубопровод высокого давления применяет резиновый шланг для стального провода, а давление взрыва в четыре раза превышает номинальное рабочее давление, обеспечивая абсолютную безопасность.

Глава вторая: Принцип усиления силы: инженерное чудо закона Паскаля

Ядро усиления силы в гидравлических системах основано на законе Паскаля, предложенного Блазом Паскалом в 17 -м веке: «Любое давление, применяемое к любой части герметичной жидкости, должно передаваться во всех направлениях в ее первоначальной величине. »

Формула механического усиления:

F₁/a₁ = f₂/a₂

(Где F является силой, а A - область поршня)

Практическое пример применения

Предположим, что гидравлический насос применяет силу (F₁) 100 кг к маленькому поршню (с областью A₁ = 10 см⊃2;), а результирующее давление составляет 10 кг/см⊃2;. Когда это давление передается на большой поршень (с площадью a₂ = 1000 см⊃2;), будет получена сила 10000 кг (F₂). Основываясь на этом принципе, гидравлическая система достигает сотне усиления выходной силы с меньшей силой ввода.

Крэйн Bob-Lift, благодаря многоэтапной конструкции гидравлического цилиндра, еще больше усиливает этот эффект, обеспечивая максимальную подъемную способность 500 тонн, что эквивалентно подъем 300 семейных автомобилей одновременно.

Глава третья интеллектуальная контроль: технологическая гарантия для точной работы

Современные гидравлические системы прощаются с чистой механической работой и вошли в эру интеллектуального контроля.

Электрогидравлическая технология пропорционального контроля

Небольшое движение рабочей ручки преобразуется в электрический сигнал. Контроллер пропорционально корректирует степень открытия ядра клапана в соответствии с размером сигнала, достигая беспрепятственной регуляции скорости потока. Это позволяет точной скорости подъема тяжелых объектов до миллиметра в секунду, полностью отвечающим требованиям точных операций установки.

Система нагрузки

Система контролирует изменение нагрузки в реальном времени и автоматически регулирует выходной поток и давление насоса. Когда обнаруживаются условия без нагрузки или нагрузки на свет, выходная мощность автоматически уменьшается, достигая энергосберегающего эффекта до 30%.

Механизм защиты безопасности

Интегрированный датчик давления контролирует давление системы в режиме реального времени. Когда он превышает установленное значение, защита от переполнения немедленно активируется. Между тем, гидравлическое блокирующее устройство может заблокировать цилиндр в любом положении, чтобы предотвратить его случайное падение.

ГЛАВА ЧЕТВЕРГО ТЕХНОЛОГИЧЕСКИЕ ИНДЕЮЦИЯ: преимущества гидравлической системы Боба-Лифта

Высокоэффективность и энергосберегающий дизайн

Приняв отрицательную систему управления потоком, выходная мощность соответствует фактическому спросу, что экономит более 25% энергии по сравнению с традиционной количественной системой. Система управления тепловой энергией гарантирует, что гидравлическое масло всегда находится в оптимальной рабочей вязкости посредством интеллектуального контроля температуры масла.

Адаптивность к чрезвычайно холодной среде

Режим холодного запуска, разработанный для низкотемпературных сред, может нормально начинаться при -40 ℃. Система предварительного нагрева гидравлического масла и низкотемпературная нефтяная формула обеспечивают хорошую текучесть даже в чрезвычайно холодных условиях.

Тихая технология операции

Оптимизируя структуру тела насоса, используя звукопоглощающие материалы и технологию гибкого соединения, системный шум контролируется ниже 70 децибел, что эквивалентно уровню шума обычной офисной среды.

Глава пятая техническое обслуживание и уход: ключ к продолжению срока службы системы

Ключевые моменты ежедневного осмотра

Проверьте уровень гидравлического масла, производительность герметизации трубных соединений и изменения в системном шуме каждый день. Проверьте чистоту масла каждый месяц и регулярно заменяйте элемент фильтра.

Технические характеристики управления нефтью и жидкостью

Используйте указанный тип гидравлического масла и меняйте его каждые 2000 рабочих часов или ежегодно. Держите температуру масла в оптимальном диапазоне 30-60 ℃, чтобы предотвратить ускорение высоких температур окисления масла.

Раннее предупреждение об общих недостатках

Медленное движение указывает на снижение эффективности насоса. Чрезмерная высокая температура масла может быть связана с неисправностью охладителя. Феномен ползания привода часто указывает на то, что воздух вошел в систему.

Благодаря разработке технологии электрогидравлической интеграции Bob-Lift разрабатывает интеллектуальную гидравлическую систему 4.0. Интегрируя алгоритмы ИИ для прогнозирования изменений нагрузки и заранее настроить параметры системы; Технология электронного гидравлического насоса (EHP) принята для достижения энергосбережения по спросу. Разработать биоразлагаемое гидравлическое масло для снижения воздействия на окружающую среду. Традиционная технология гидравлики омолаживает в эпоху интеллектуального производства.

Совет эксперта: поддержание гидравлических систем должно проводиться профессиональными техниками. Использование неригинальных заводских деталей может привести к снижению производительности и рисками безопасности!
